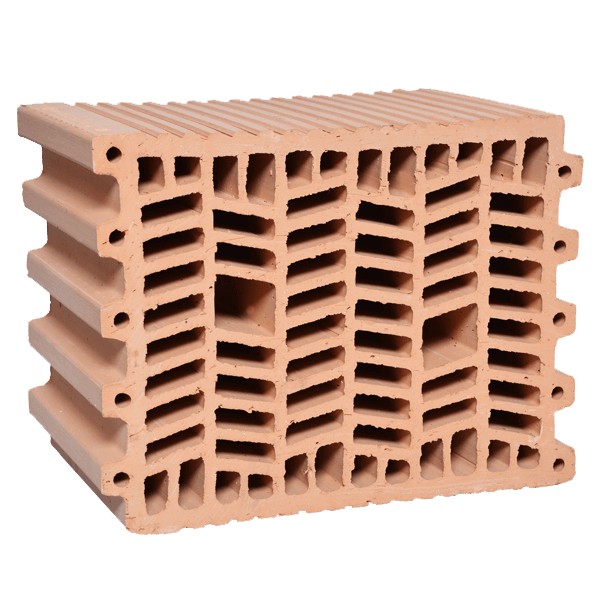

Termoarcilla® de 24
Solución para fachadas con un magnífico comportamiento termoacústico y una contribución mecánica ideal en el cerramiento capaz de absorber solicitaciones de una gran magnitud. Su espesor y gran resistencia mecánica hacen que gran parte de su demanda también lo sea para trabajar como muro portante incluso con luces entre apoyos importantes.
Fichas Técnicas
Ficha técnica CE
Características técnicas
ISO 14001 sistema de gestión ambiental
ISO 50001 sistema de gestión de la energía
BIM
Marcado CE
Decl. Ambiental de producto
ISO 9001 sistema de gestión de la calidad
ISO 45001 sistema de gestión de la seguridad y salud en el trabajo
GBCe
Datos
| Dimensiones | ↕ 300 mm x ↔ 240 mm x 190mm |
| Código de producto | TR24 |
| Uds/palet | 60 |
| Tolerancias dimensionales | T1=+/- 0,40 |
| Dim. Nominal | R1= +/- 0.60 |
| Espesor pared interior | ≥ 3mm |
| Espesor pared exterior | ≥ 5mm |
| Resistencia característica normalizada a compresión | fb (MPa) ≥ 10 |
| Transmitancia térmica | Rm 1,00 W/m2ºK |
| Conductividad térmica | 0,24 W/mºK |
| Aislamiento acústico | Ra(dBA): 50 Ratr (dBA): 47 Rw(dB): 51 |
| Densidad Absoluta | 1630 kg/m3 |
| Densidad Aparente | 800 kg/m3 |
| Tolerancia | ≤ 5 % |
| Designación del modelo | PIEZA DE ARCILLA COCIDA LD R-10 CATEGORÍA I UNE EN 771-1 |
| Expansión por humedad | ≤ 0,2 mm/m |
| Reacción al fuego | % materia orgánica ≤ 1 % . A1 |
| Adherencia | 0,15 N/mm2 |
| Heladicidad | Material no heladizo |
| Peso mínimo | 9,500 kg. |
| Unidades m2 | 16,65 ud/m2 |
Embalaje
| Medidas | 103 ↕ cm x 95 x 90 ↔ ↕ cm |
| Peso | 702 Kgr |
Piezas Complementarias
Bloque cerámico Termoarcilla® PROCERAN, de diversas dimensiones y geometrías constituidas por precorte, remate, terminación entera, terminación media, esquina, modulación y zuncho, pertenecientes a los diferentes espesores de 14, 19, 24 y 29 cm, que complementan a cada uno de los espesores del Sistema Termoarcilla® PROCERAN, ayudando a resolver problemas en el replanteo horizontal y vertical, así como detalles de buen acabado en jambas de huecos, paso de pilares, encuentros de muros, ejecución de dinteles, esquinas etc, La utilización de estas piezas marcan la diferencia con obras donde su ausencia son causa de roturas de piezas base innecesarias, defectuosa solución de encuentros, replanteos y ajustes deficientes, dando lugar a puentes térmicos, acústicos, fisuración, etc.

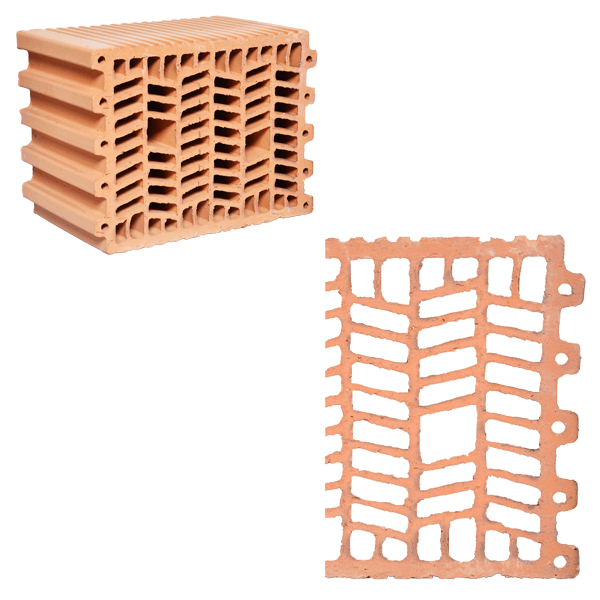

Precorte
| Dimensiones | ↕ 140 mm x ↔ 240mm x 190mm |
| Dimensiones | ↕ 175 mm x ↔ 240 mm x 190mm |
| Código de producto | TR24PREC |
| Uds/palet | 60 |
| Medidas palet | 102 ↕ cm x 95 x 90 ↔ ↕ cm |
| Peso | 672 kg |
> Fichero CAD <

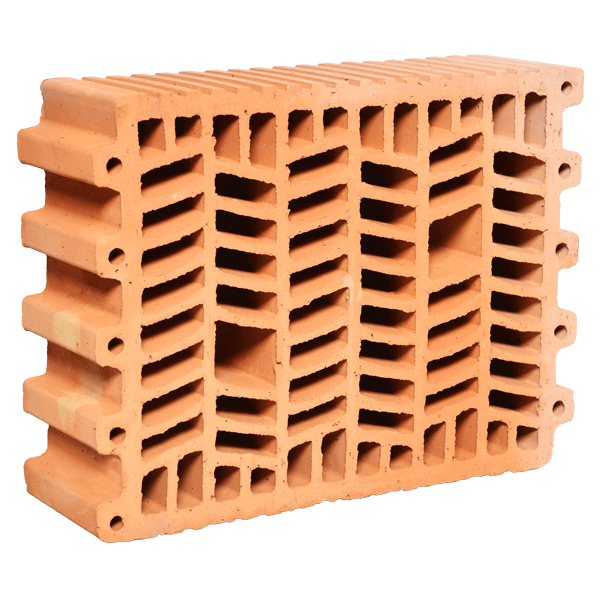

Remate
| Dimensiones | ↕ 300 mm x ↔ 240 mm x 97 mm |
| Código de producto | TR24REM |
| Uds/palet | 180 |
| Medidas palet | 123 ↕ cm x 92 x 92 ↔ ↕ cm |
| Peso | 661 kg |
> Fichero CAD <

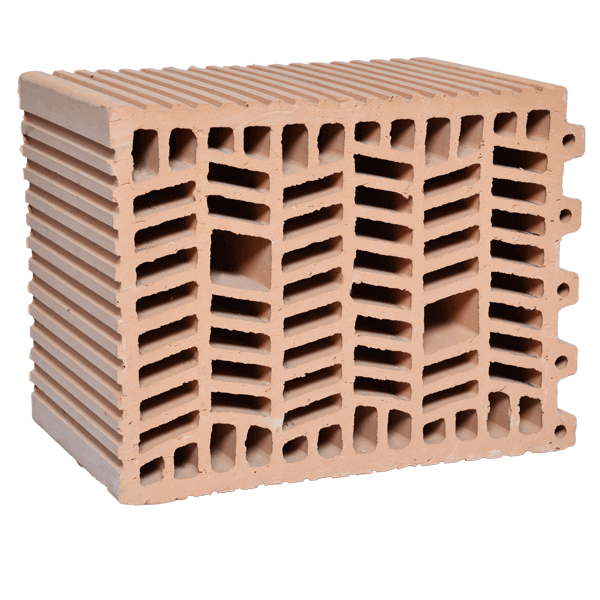

Terminación
| Dimensiones | ↕ 312 mm x ↔ 240 mm x 190 mm |
| Código de producto | TR24TER |
| Uds/palet | 60 |
| Medidas palet | 130 ↕ cm x 95 x 95 ↔ ↕ cm |
| Peso | 646 kg |
> Fichero CAD <

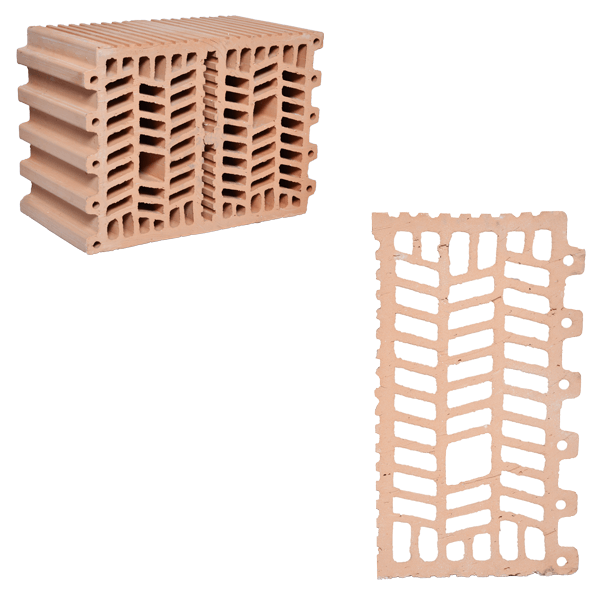

Terminación Media
| Dimensiones | ↕ 160 mm x ↔ 240 mm x 190 mm |
| Código de producto | TR24TER1/2 |
| Uds/palet | 120 |
| Medidas palet | 103 ↕ cm x 96 x 97 ↔ ↕ cm |
| Peso | 750 kg |
> Fichero CAD <

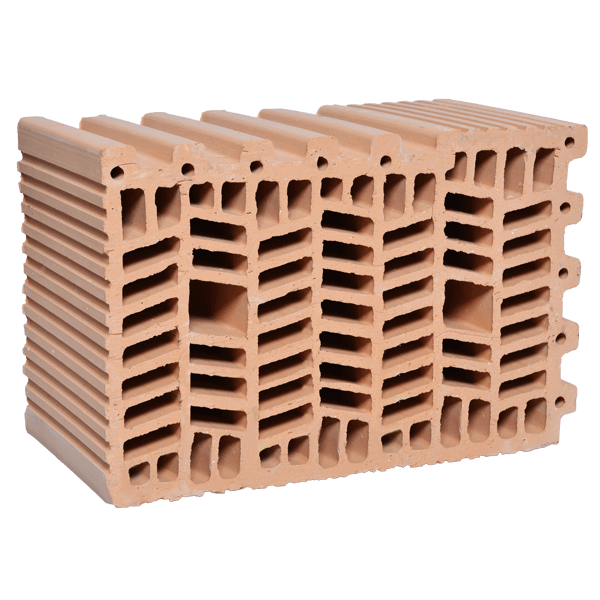

Esquina Grande
| Dimensiones | ↕ 363 mm x ↔ 240 mm x 190 mm |
| Código de producto | TR24ESQ1/2 |
| Uds/palet | 60 |
| Medidas palet | 93 ↕ cm x 101 x 102 ↔ ↕ cm |
| Peso | 789 kg |
> Fichero CAD <

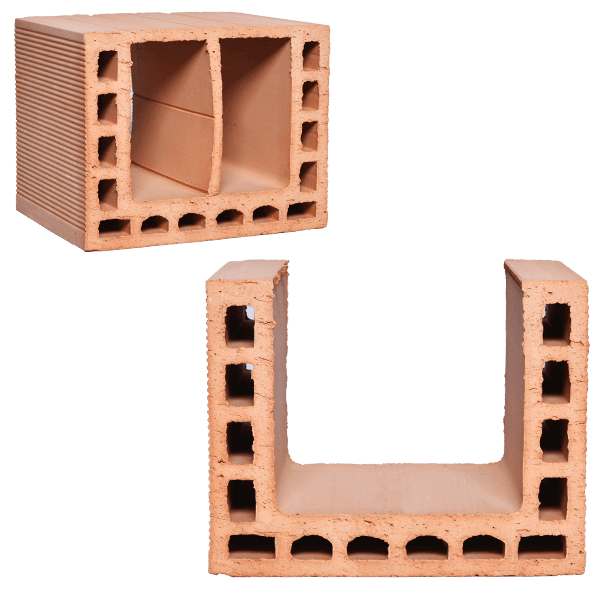

Zuncho
| Dimensiones | ↕ 190 mm x ↔ 240 mm x 190 mm |
| Código de producto | TR24U |
| Uds/palet | 120 |
| Medidas palet | 104 ↕ cm x 97 x 96 ↔ ↕ cm |
| Peso | 676 kg |
> Fichero CAD <

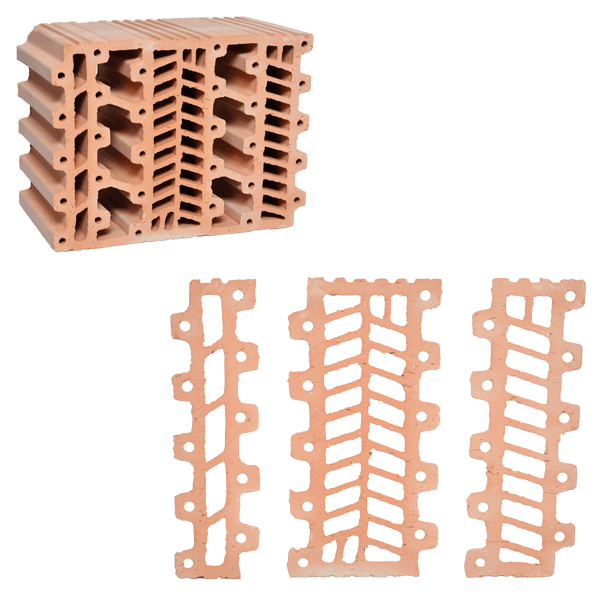

Modulación
| Dimensiones | ↕ 50 mm x ↔ 240 mm x 190 mm |
| Dimensiones | ↕70 mm x ↔ 240 mm x 190 mm |
| Dimensiones | ↕ 100 mm x ↔ 240 mm x 190 mm |
| Código de producto | TR24MOD |
| Uds/palet | 60 |
| Medidas palet | 101 ↕ cm x 96 x 96 ↔ ↕ cm |
| Peso | 699 kg |
> Fichero CAD <
